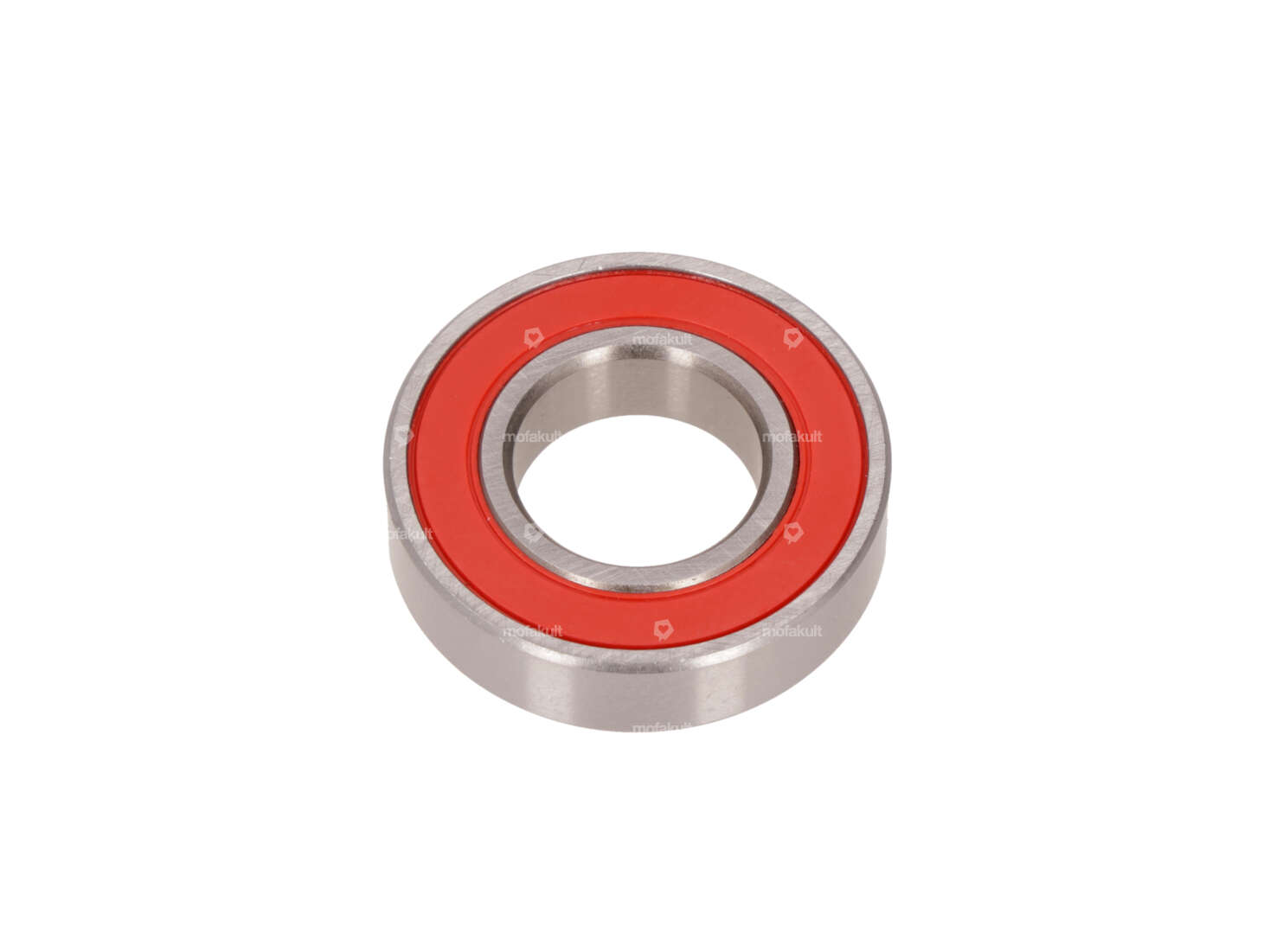

Spezial-Kugellager 15.5x31.5x8 mm für die linke Seite der Ritzelwelle an deinem Mofa / Moped mit Sachs 502 AML (Membran), 50/2 ML, 50/3, 50/4 & 503 Motor. Auf der rechten Seite passend an 50/3 & 50/4 Motoren mit Ziehkeilschaltung.
Das Rillenkugellager verfügt beidseitig über einen Staubring aus NBR.
Dieses Ritzelwellen-Lager ersetzt den Rollenlaufring (Lagerring) A1157, die 6 x 4 mm Zylinderrollen A1145 sowie auch die beiden Anlaufscheiben A1570 auf der linken (und bei 3- & 4-Gang auf der rechten) Seite der Hauptwelle in deinem Sachs Getriebe.
Äussere Form: 2RSH (zwei Stahlblech armierte Berührungsdichtungen aus NBR)
Lagerluft: Standard
Kugelkäfig: Stahlblechkäfig, kugelgeführt «-»
Montagehinweise: Kontrolliere vor dem Einbau die Ritzelwelle auf Brauen oder sonstige Beschädigungen. Zuerst sollte das Lager in das Gehäuse eingeschrumpft werden. Die Welle kann anschliessend spielfrei in das Lager eingeführt werden und ggf. mit Fügekleber zusätzlich gesichert werden. Das Axialspiel der Welle muss auf 0.1-0.2 mm eingestellt werden.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Lagerkäfig | Stahlblechkäfig |
| Hersteller | swiing® ingenious parts |
| Staubschutzart | 2RS1 - Beidseitige Berührungsdichtung aus NBR |
| Material | Stahl |
| Lagerart | Rillenkugellager |
| Breite | 8 mm |
| Ø innen | 15.5 mm |
| Ø aussen | 31.5 mm |
| Kugellager geschlossen | Ja |
Passend für folgende Modelle
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AML 50/2 - ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - AAL, ABL, 2AL / 2BL, AB, AC, ADV |
