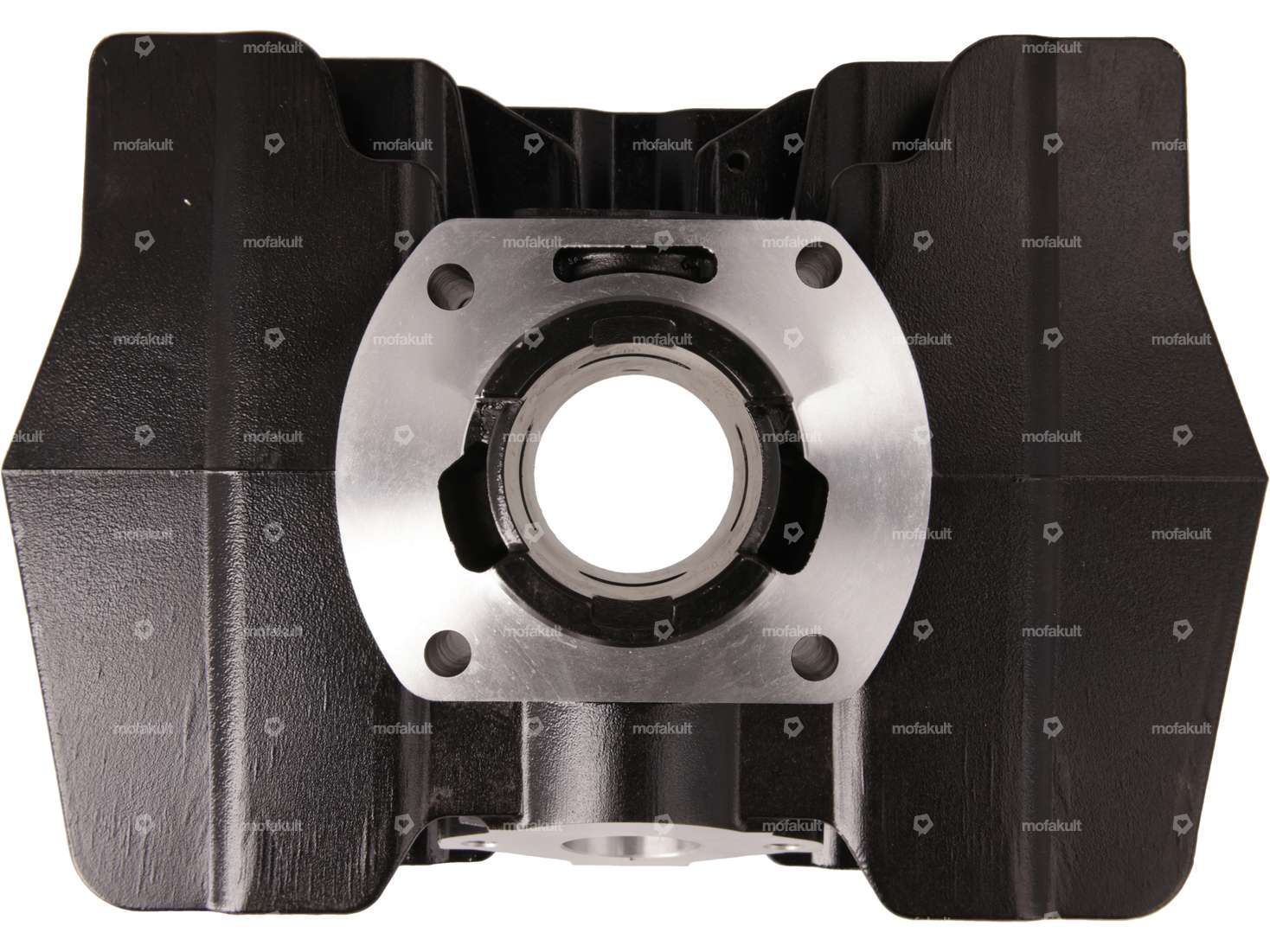

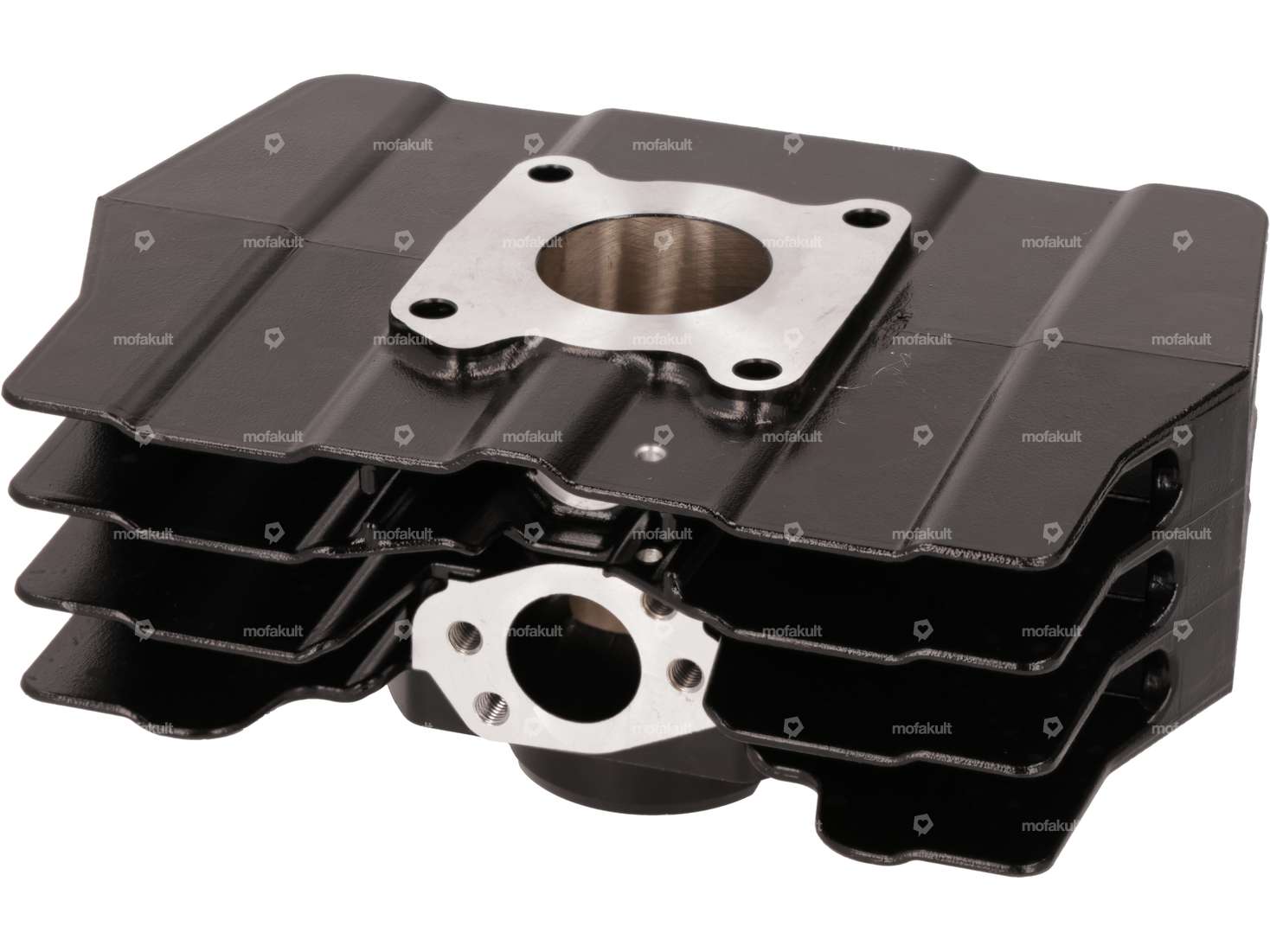

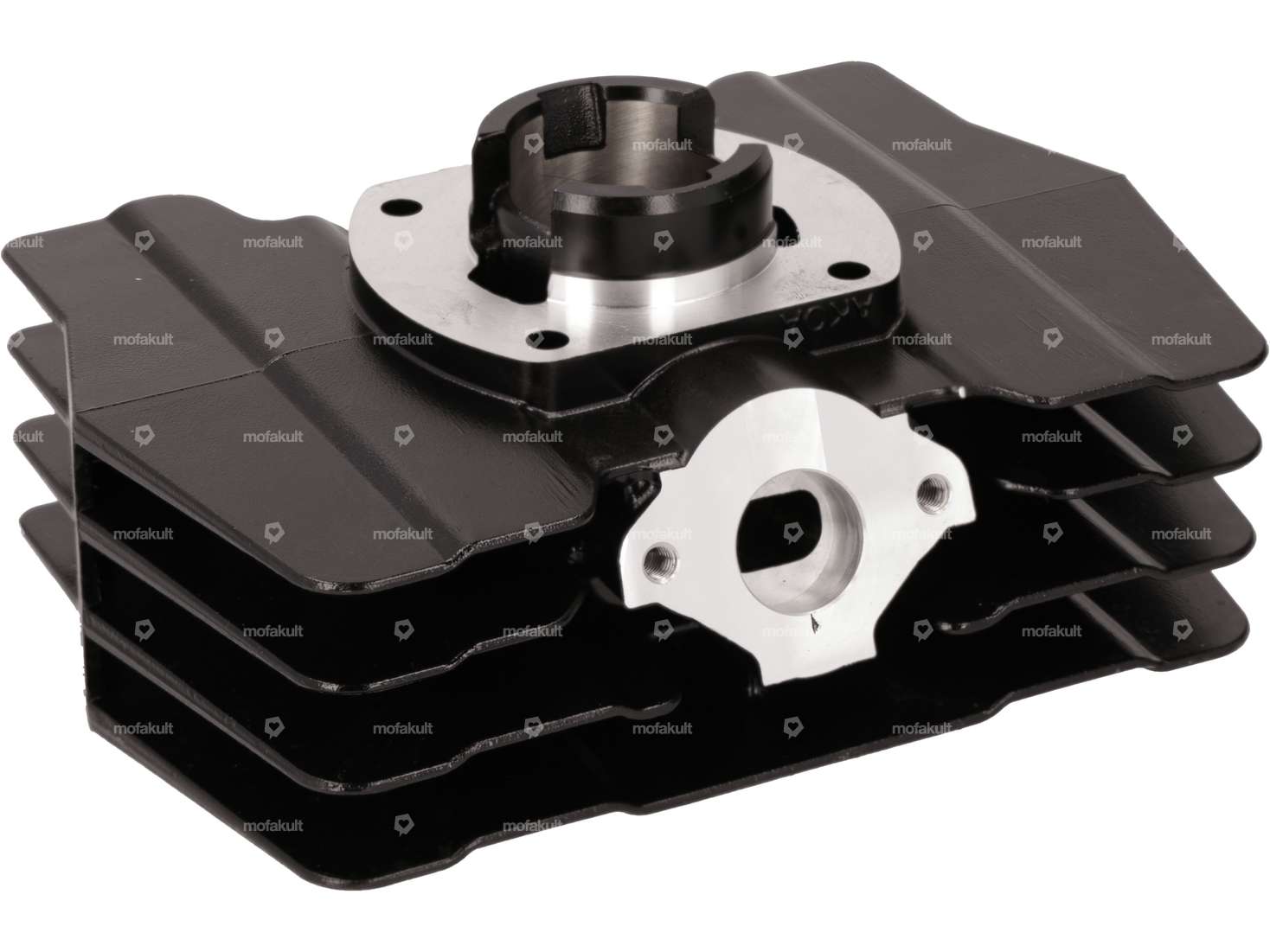

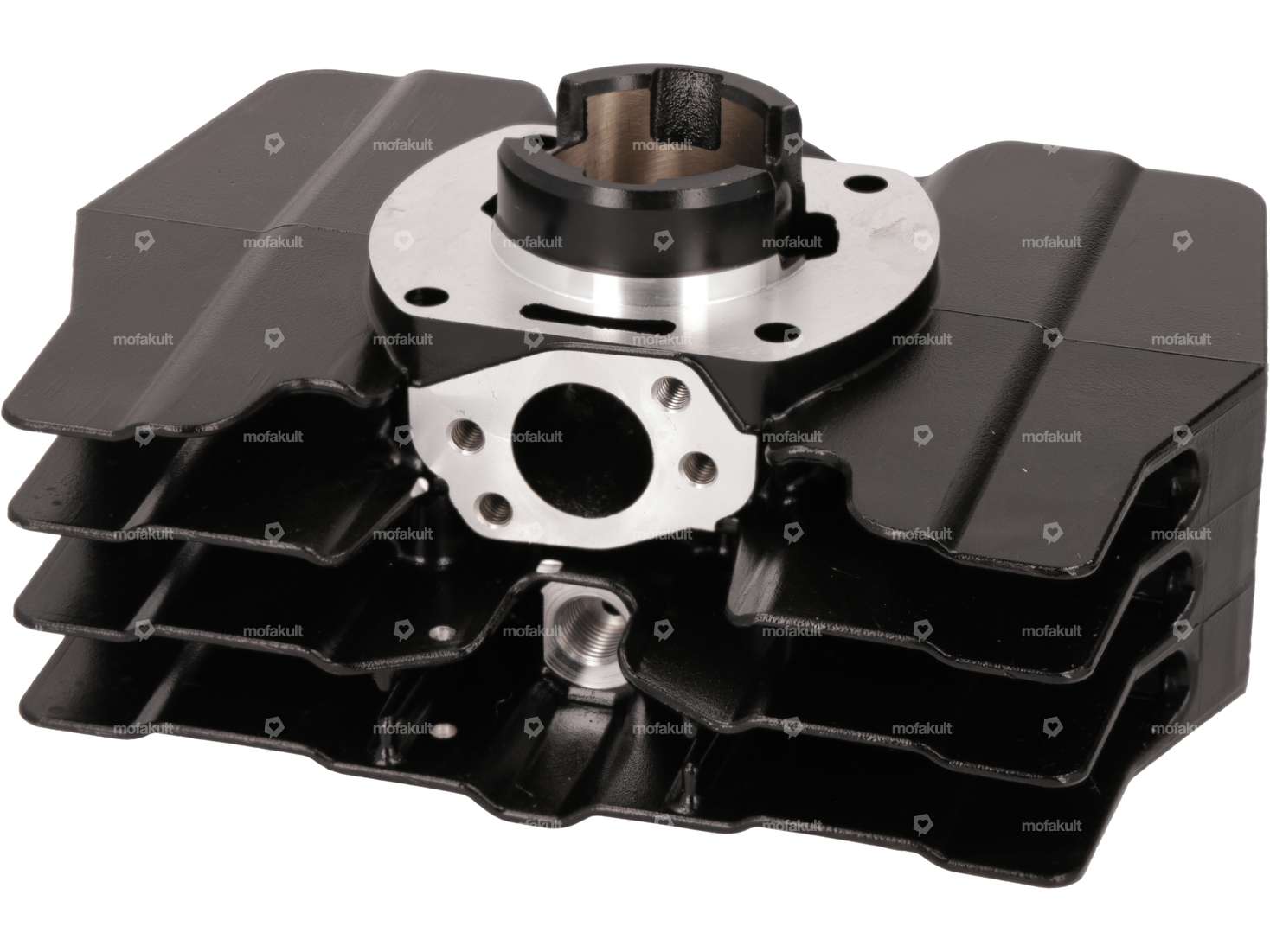

Nachbau des Breitwandzylinders mit 50 ccm Hubraum und schrägem Auslass für dein Pony Mofa / Moped mit Sachs 503 AB, AC oder ADV Motor.
Die Kanäle, die Steuerzeiten wie auch die Optik sind nahezu identisch mit dem Original. Der Ersatzzylinder verfügt ebenfalls über eine Bohrung für das Deko-Ventil.

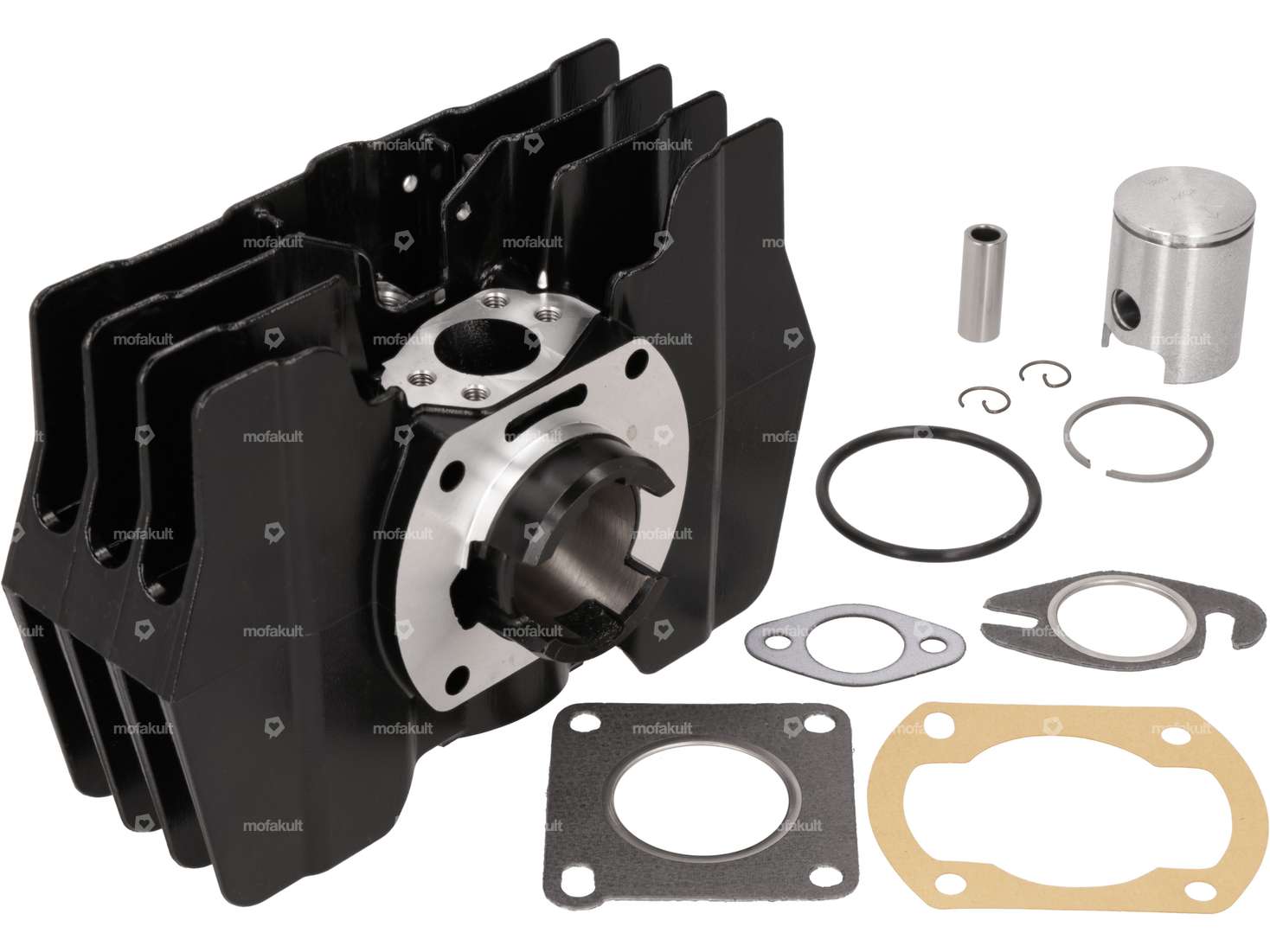

Im Lieferumfang enthalten sind neben dem Kolben, Kolbenring, Clips und Bolzen auch die benötigten Dichtungen für den Fuss, den Einlass und den Auslass. Zusätzlich liegen ein O-Ring und eine verstärkte Grafitdichtung für den Zylinderdeckel bei, die je nach Bedarf verwendet werden können. Es ist weiterhin möglich, den originalen Zylinderkopf zu verwenden.
Material Zylinder: Aluminiumguss
Material Kolben: Aluminiumguss
Bohrung: 38 mm
Hubraum: 49.90 cm³
Ø Zylinderhals: 52 / 50.5 mm
Auslass innen: 19.5 x 11 mm
Ø Auslass aussen: 23 mm
Gewinde Auslass: M6 x 1
Lochabstand Auslass: 50.5 mm
Lochabstand Einlass: 36 mm
Gewinde Einlass: M6 x 1
Einlassfenster innen: 18 x 7 mm
Lochbild: 56 x 56 mm
Ø Stehbolzenbohrung: 6.9 mm
Kolbenbolzen: 12 mm
Bohrung Dekompressor: ja, MF12x1.25 mm
Hinweis: Der Einlass des Zylinders verfügt über ein doppeltes Lochbild, sodass sowohl Stutzen für den AB / AC als auch für den ADV Motor montiert werden können.
Der schräge Auslass ist für AB / AC Auspuffe ausgelegt. Beim ADV Motor muss deshalb ein Flammenrohr vom Motor AB / AC montiert werden.
Passende Anbauteile zum Zylindersatz findest du bei den Zubehörartikeln.
Originale Pony-Ersatzteilnummer: A2868
Markenprodukt des Herstellers AKOA.
Details
| Nenndurchmesser | 38 mm |
| Hersteller | AKOA |
| Material | Aluminium |
| Oberfläche | lackiert, Nickel-Siliziumkarbid (bekannt als Nikasil®) |
| Hubraum | 50 ccm |
| Anwendungsbereich | Standard |
| Kurbelwellenhub | 44 mm |
| Ø Zylinderhals | 52 mm, 50.5 mm |
| Ø Auslass aussen | 23 mm |
| Einlassfenster | 18x7 mm |
| Ø Auslass innen | 19.5 mm, 11 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Ø Kolbenbolzen (B) | 12 mm |
| Lochabstand Auslass | 50.5 mm |
| Lochabstand Einlass | 36 mm |
| Auslassart | schräg |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | MF12x1.25 |
| Pony OEM-Nr. | A2868 |
Passend für folgende Modelle
| Sachs | 503 - AB, AC, ADV |
